STM32Cube Mx蓝牙功能的相关配置
一.点击New projiet 进入芯片选择页面
我这里选择的是STM32F401RETx(因为我的芯片就是这个型号，大家可以根据自己芯片的型号进行选择)
二.选择芯片后进入工程配置

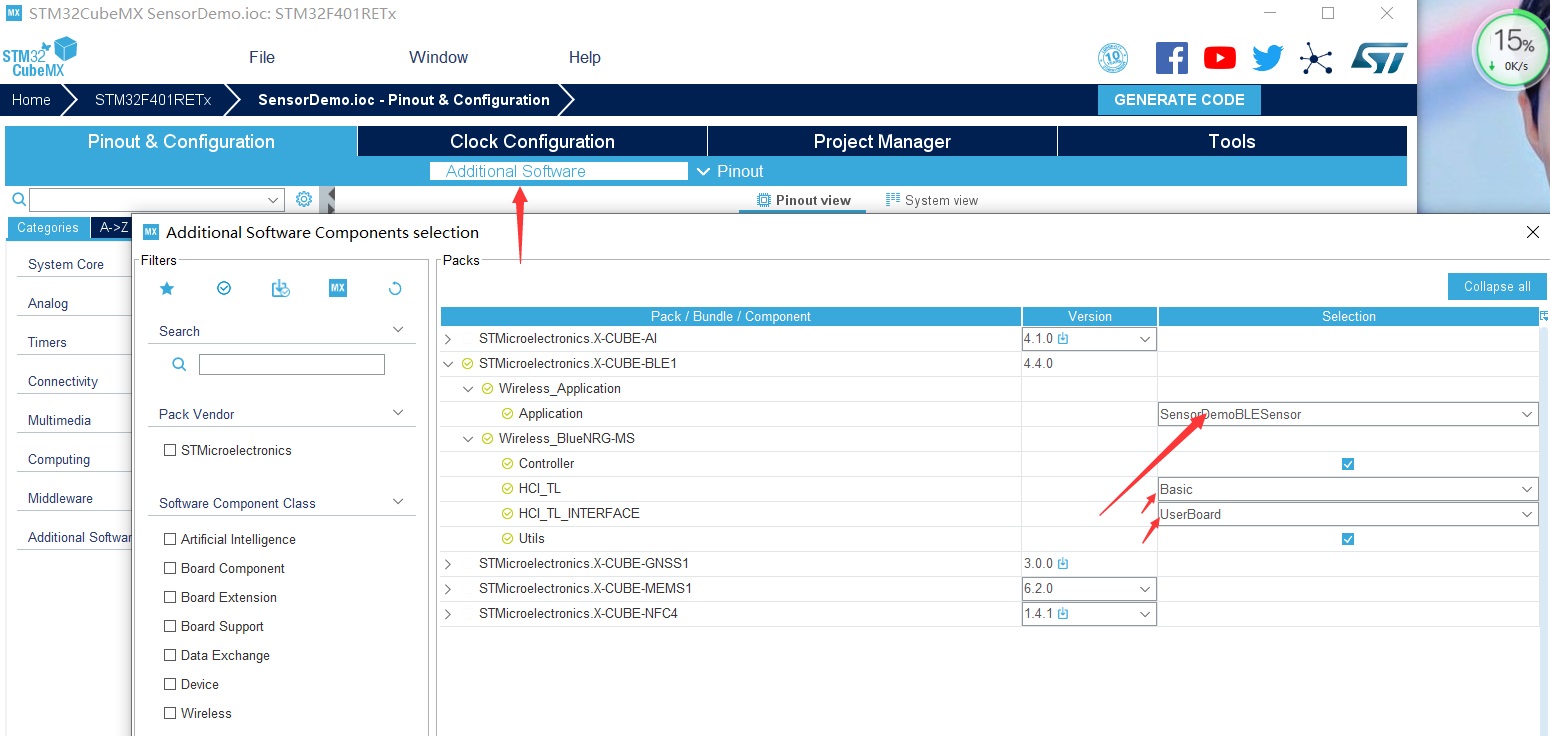

1.在Additional Software中的STMicorelectronics.X_CUBE_BLE1分别展开隐藏的文件，Application中选择SensorDemoBLESensor,HCI_TL选择Basic,HCI_TL_INTERFACE选择UserBoard。

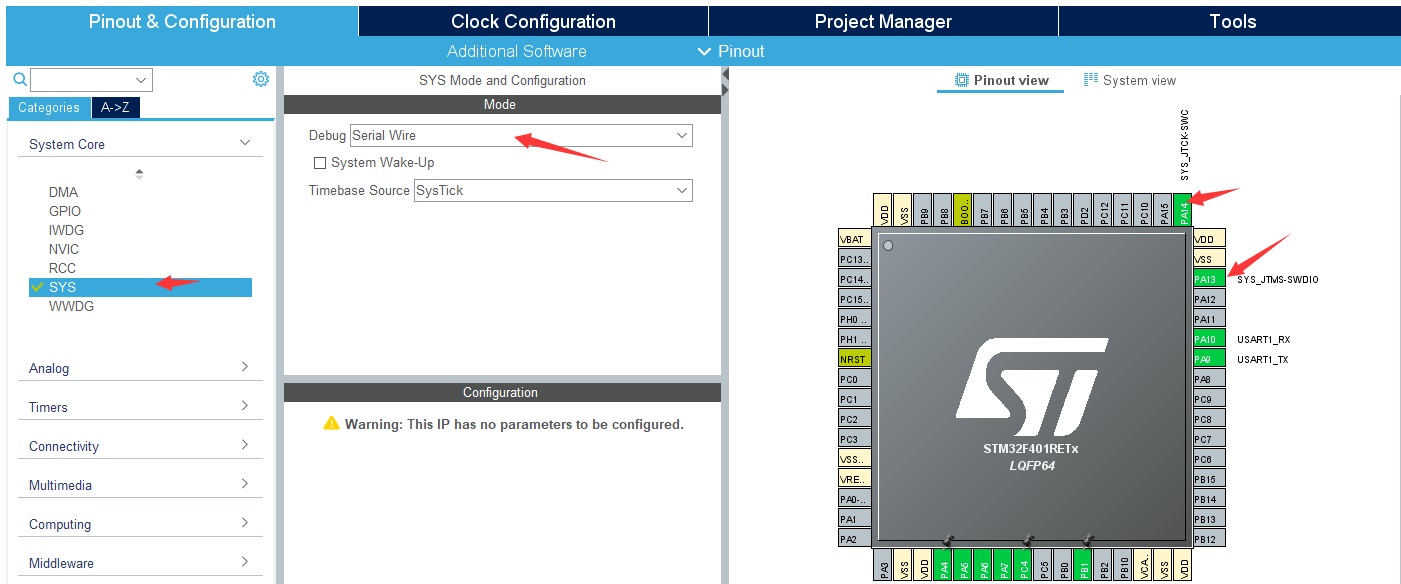

2.在System Core中配置SWD调试模式。选中SYS,Debug中选择Serial Wire。

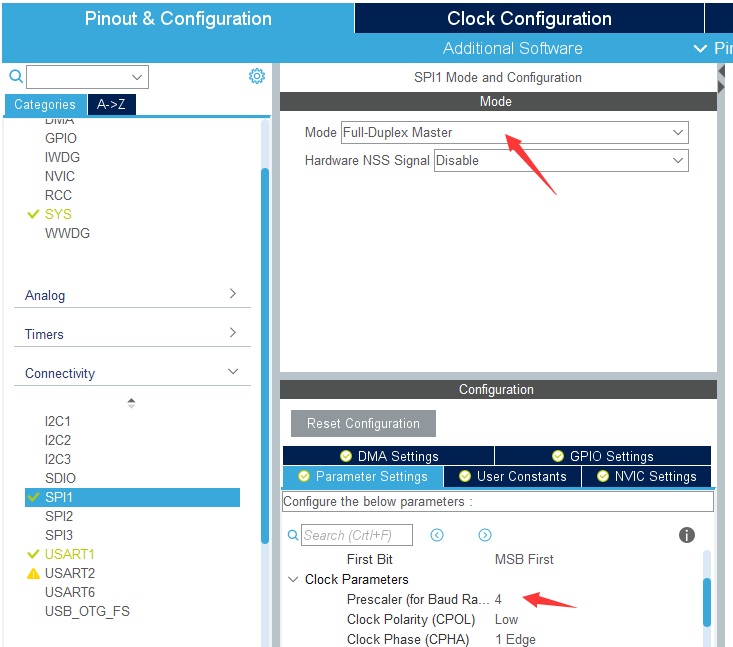

3.在Connectivity中配置全双工模式和串口的异步模式。在SPI1的Mode中选择Full_Duplex Master(全双工模式)，在下面的Parameter Settings配置时钟参数，

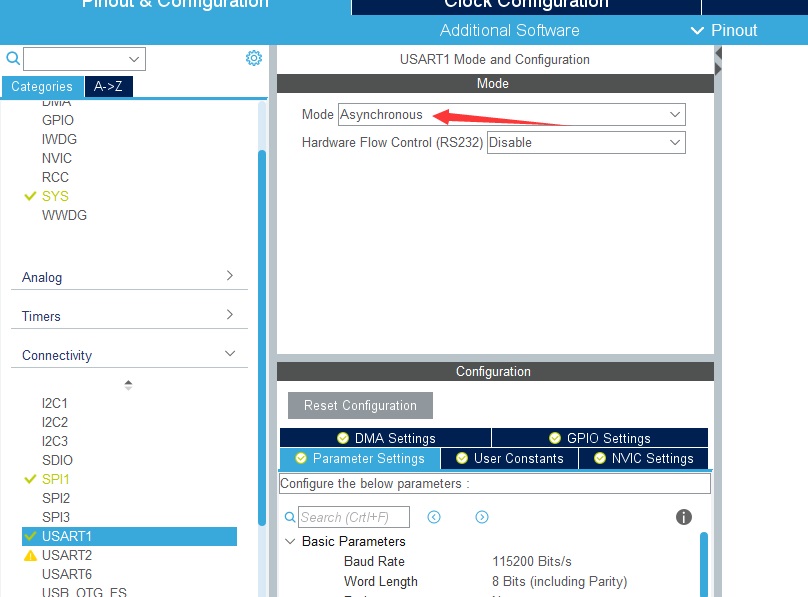

在Clock Parameters中配置 Prescaler（预分频器）为4；选择USART1,Mode中选择Asynchronous(异步模式)

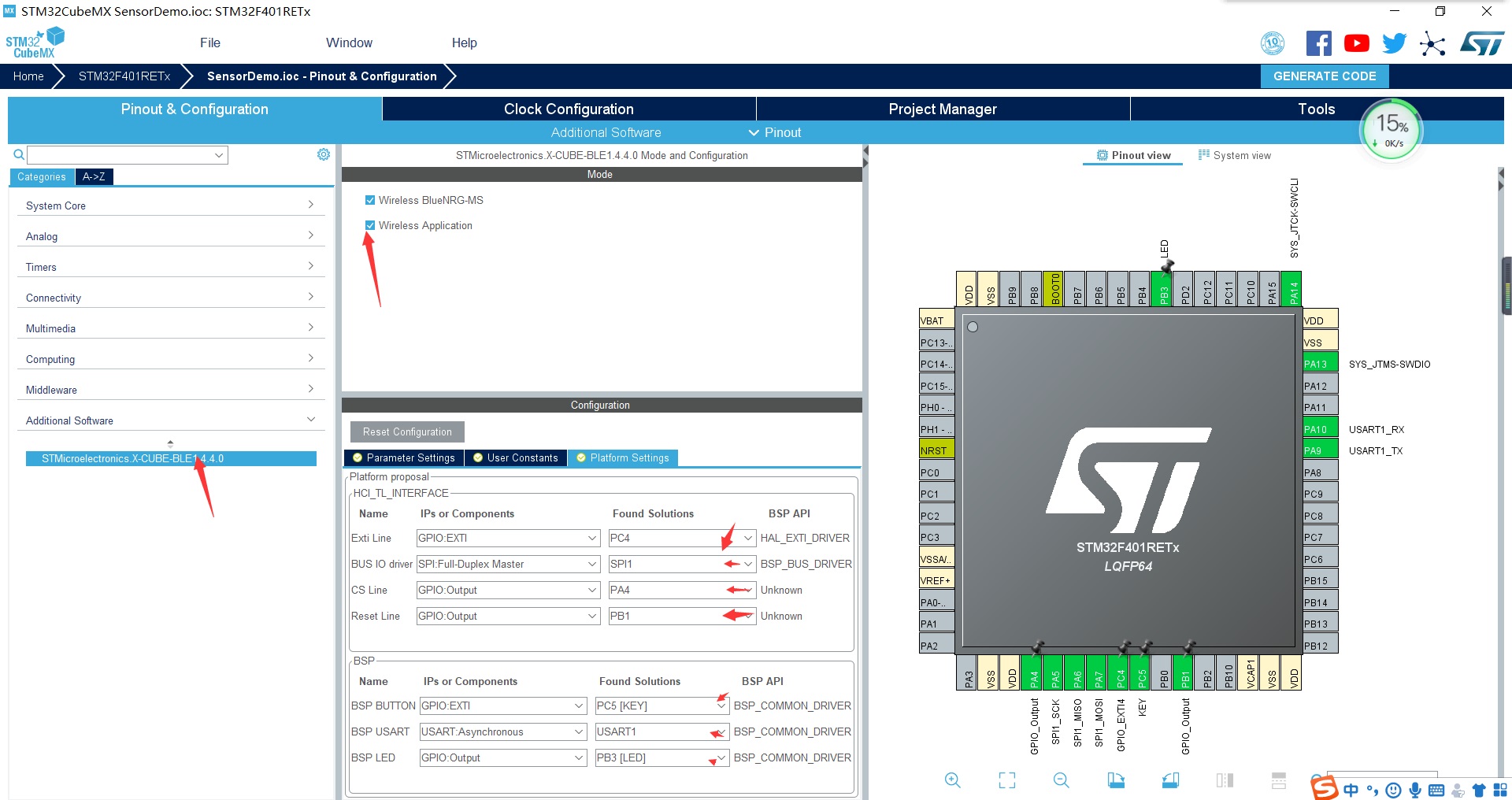

4.点击Additional Software 下方的X_CUBE_BLE1.4.4.0, 然后把Wireless BlueNRG_MS和 Wireless Application都勾选上。然后在Platform Settings下方进行相关配置，
根据原理图把 PC4设置为外部中断引脚，所以Exti Line中选择PC4；当初是在SPI1中设置的全双工模式，所以BUS IO driver中选择的是SPI1;设置PA4和PB1为GPIO_Output,所以CS Line 中选择PA4,Reset Linez 中选择PB1；
根据原理图把PC5也设为中断引脚，并命名为KEY，所以在BSP BUTTON中选择PC5[KEY]；在BSP USART中选择USART1；把PB3设为输入引脚并命名为LED，所以BSP LED中选择PB3[LED]。

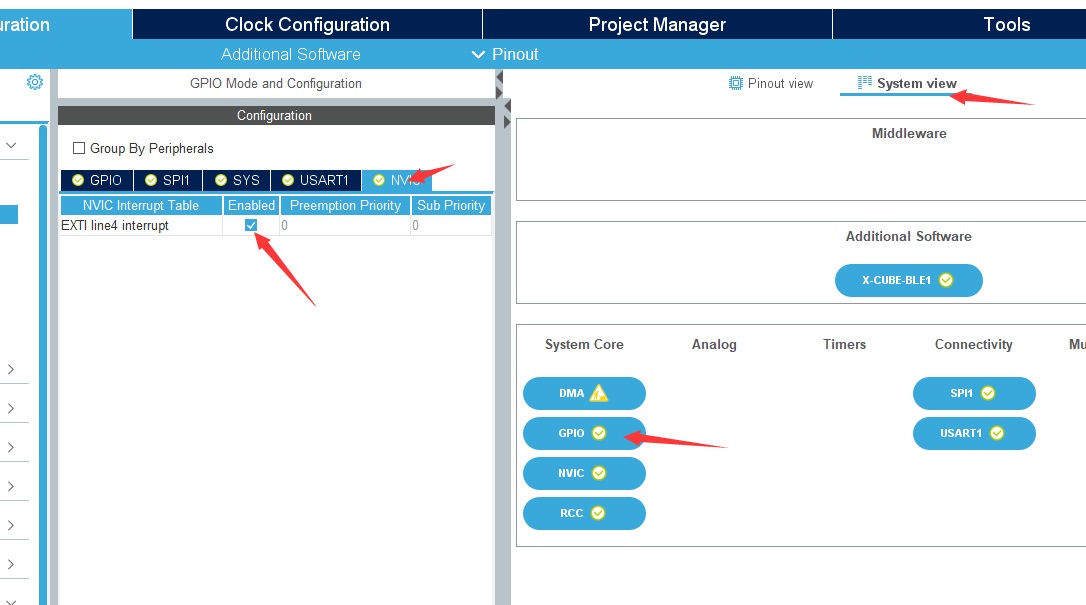

5.选择芯片上方的System view,然后选中GPIO,在左侧的方格中选择NVIC把EXTI line4 interrruput 勾选上。
三.点击菜单栏中的Project Manager进入工程配置
命名好工程名称和选择好工程存储路径就可以点击GENERATE CODE生成工程了。（这里强调一下工程名和 工程存储路径中最好都是英文不要存在中文，不然容易出错）
进入工程后可以先运行下看看是否是零个错误零个警告，如果是的说明工程建立成功。
四.进行代码更改（为了方便找到自己的设备）

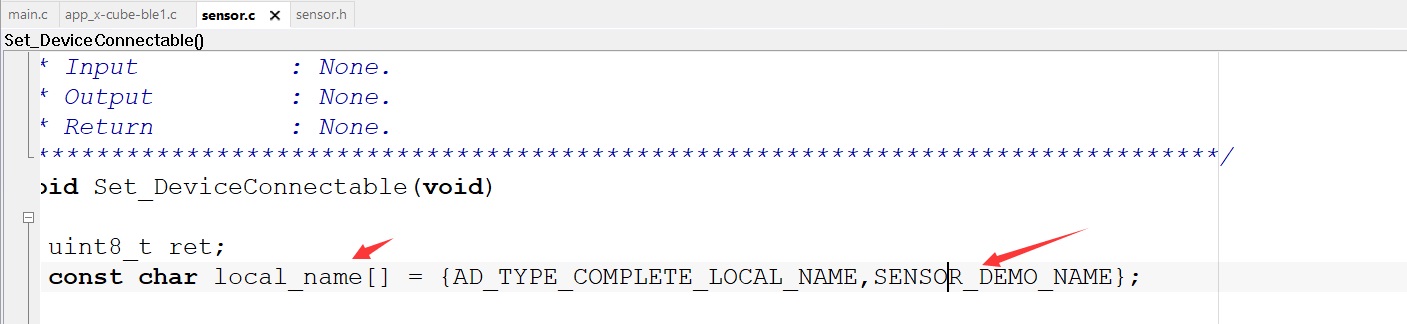

1.找到sensor.c这个文件，并在文件中找到箭头所指的local_name的数组，goto 进SENSOR_DEMO_NAME。

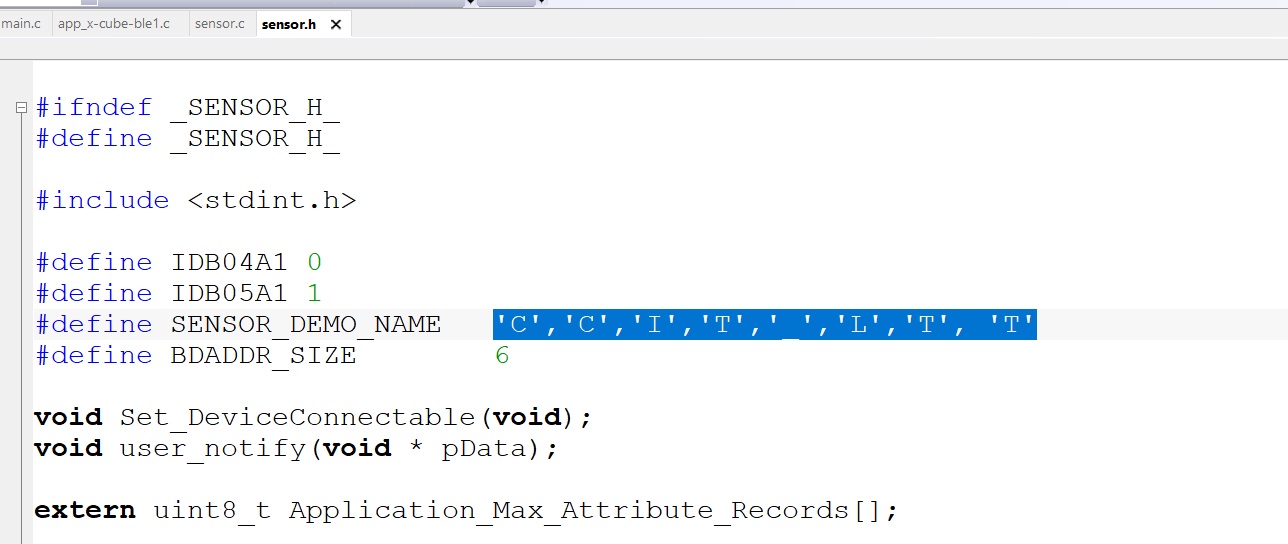

2.goto 进去后 在SENSOR_DEMO_NAME 后可以更改字符串，这里更改成你想要的字符，方便你找到自己的设备，我这里改的是CCIT_LTT。

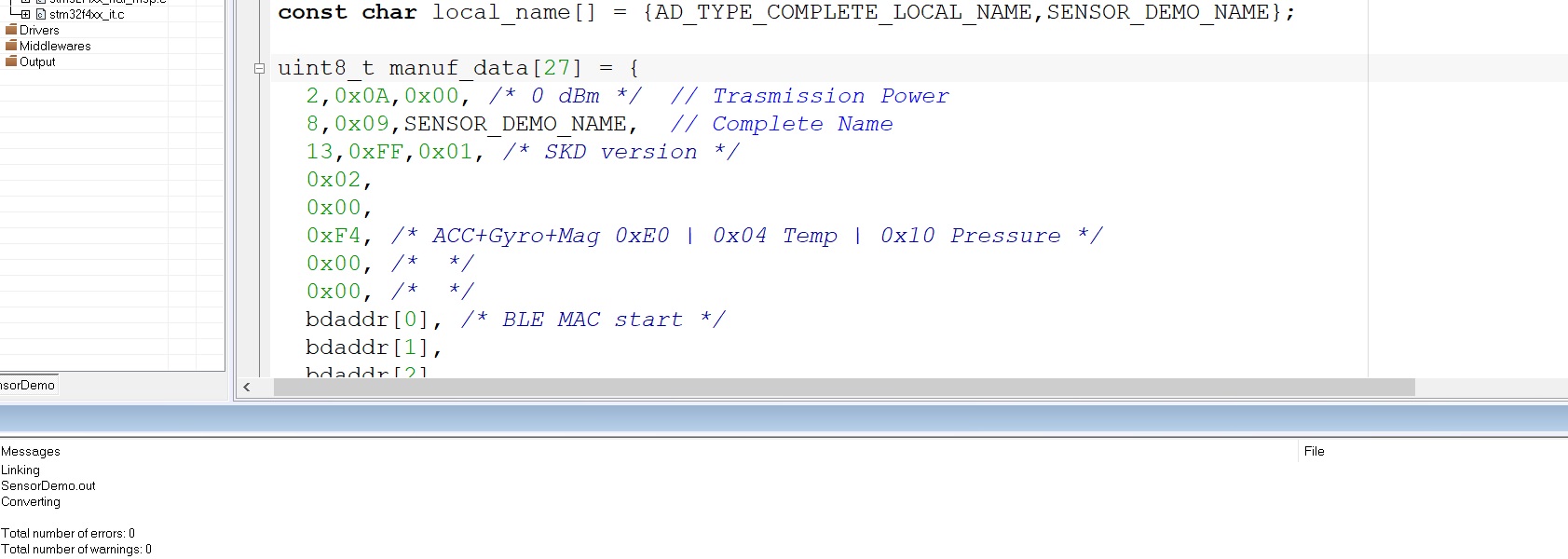

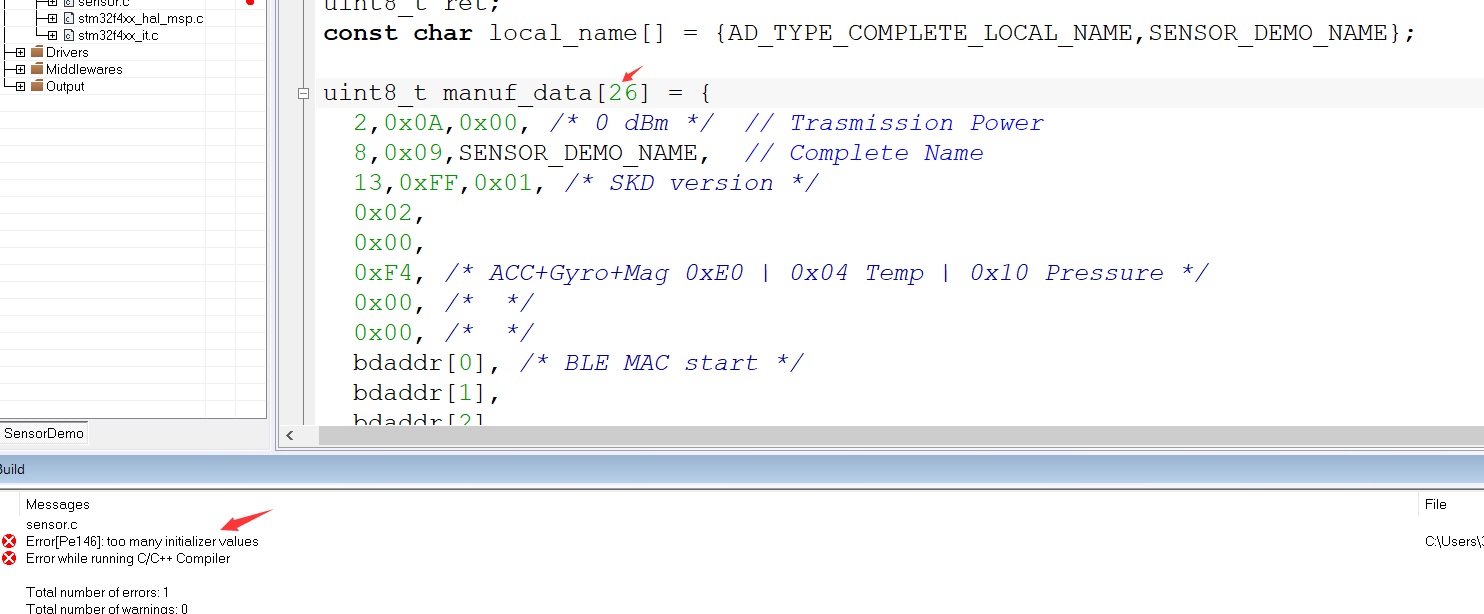

由于之前的字符串是6个字，我改写的是7个字符串所以编译会出现错误，编译显示的是太多初始值，
所以我们需要把定义的数组里改成27个字节在编译就可以了。

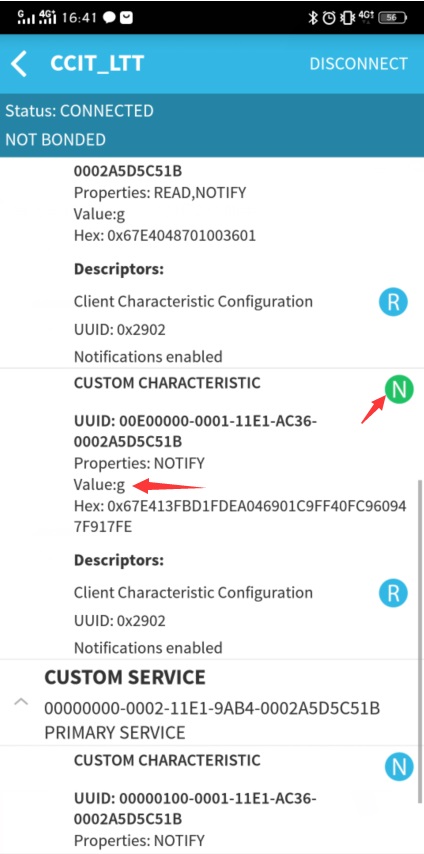

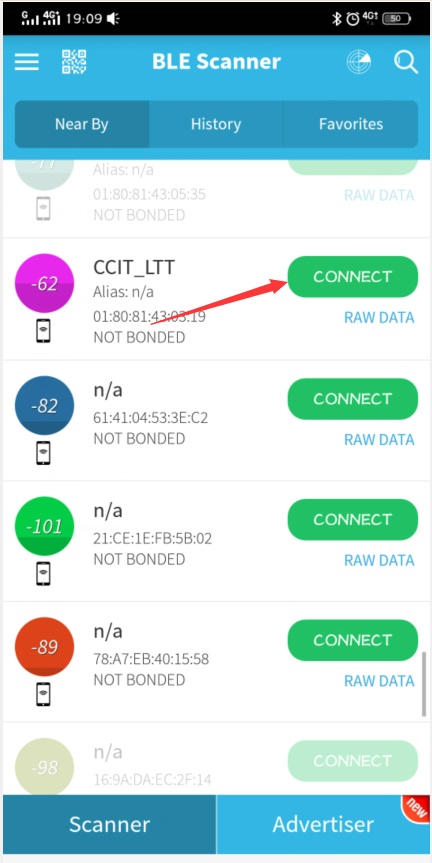

3.把程序下载的你的小钢炮中后，打开手机的BLE_Scanner这个软件中你就可以找到自己的设备了，我这里是CCIT_LTT，点击后面的CONNECT。
点击右侧的R和N，你会发现你可以读到板子上的数值，由于点开了N，所以value这个值会变化。
